eSubsea AS er eier av et nytt selskap, Offshore Wind Design AS, som nå utvikler og patenterer flere innovative løsninger for fundamentering og forankring av havvind turbiner. Oppfinnelsene kan komme til å redusere kostnadene direkte med opptil 50% og øke last kapasiten med opptil 500%. For mer informasjon om teknologien gå til Offshore Wind Design – Innovative løsninger for fundamenter og forankring.
eSubsea utfører prosjektering av bunnfaste havvindfundamenter og har kunnskapen, erfaringen og ekspertisen til å utføre alle nødvendige design- og ingeniøroppgaver for detaljprosjektering av havvindmølle fundamenter.
Bunnfaste Havvind Fundamenter
For bunnfaste havvindmølle fundamenter er det tre hovedtyper som brukes:
- Tyngdekraftbaserte fundamenter
- Mono peler fundamenter
- Jacket Fundamenter (en tripod brukes også)

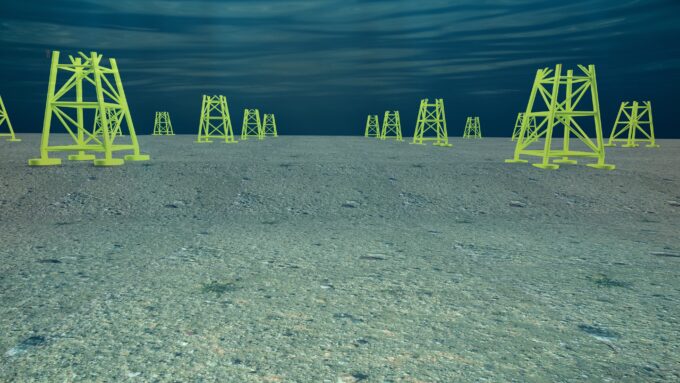

Jacket Fundamenter
Vindturbinfundamentene av jacket typen er best egnet for dypere vann (> 50 meter) og består typisk av følgende hoveddelsystemer:
- Overgangsstykke
- Arbeidsplattform og båt landing
- Supportstruktur med J-rør
- Sugeankre eller fundamenter med entring for pelene
Overgangsstykket
Overgangsstykket overfører lasten og vekten til vindmølletårnet og generatoren til benene på jacketstøttestrukturen og er den øverste delen av jacketen.
Arbeidsplattformen og båtlandingsområdet er utenfor overgangsstykket og gir tilgang for installasjon og vedlikehold av vindmøllen.
Støttekonstruksjonens hovedfunksjon er å overføre belastninger fra turbinen til bakken, gi tilgang til turbinen for vedlikehold og kontroll og å støtte kabler ned til havbunnen.
Jacket strukturen er festet til havbunnen ved hjelp av sugeanker eller tradisjonelle peler. Det antas at sugeankre vil bli mer brukt i fremtiden og vil bli brukt i designet. Sugeankerutformingen er svært avhengig av jordforholdene på stedet.
Detaljprosjektering av faste havvindmøllefundamenter

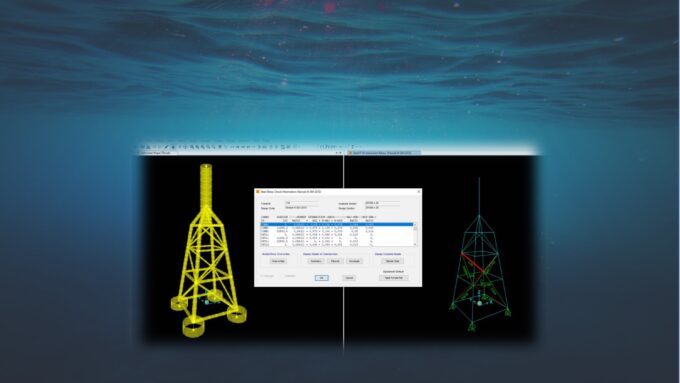

Analysen og designen brukes med den mest avanserte strukturelle designen og programvaren for elementmetodeanalyse.
- Design Basis
- Strukturell design og analyser
- Vind og belastning fra turbin
- Bølger og strøm
- Jordskjelv
- Elementmetodeanalyser
- Utmattingsanalyser
- Beregninger av katodisk og korrosjonsbeskyttelse
- Materialvalg
- 3D-modellering og fabrikasjonstegninger
- Grensesnitthåndtering
- Test program
- Prosedyre for installasjon
Vi samarbeider og har grensesnitt med din geotekniske rådgiver eller vi kan bruke en av våre partnerne for geoteknisk detaljdesign.
Standarder, retningslinjer og anbefalt praksis
Prosjekteringen vil bli utført i henhold til anerkjente og anerkjente koder og standard for å få designen og prosjektet sertifisert av sertifiserende myndighet. Følgende standarder brukes i hele designen blant mange andre (titlene er oversatt til norsk):
- DNVGL-ST-0126 Støttekonstruksjoner for vindturbiner
- DNVGL-ST-0145 Offshore Substations
- DNVGL-ST-0437 Belastninger og forhold på stedet for vindturbiner
- DNVGL-RP-0005 Fatigue Design of Offshore Steel Structures
- NORSOK N-004 Design av stålkonstruksjoner
- DNV-RP-B401 Katodisk beskyttelse
- DNVGL-RP-0416 Katodisk beskyttelse for vindturbiner
Havvind Konsept Studier
eSubsea med sine ingeniør- og geotekniske partnere kan gjennomføre hurtig konsept- og mulighetsstudier som inkluderer konsept vurdering, foreløpig fundament størrelse basert på belastning, gjennom trengnings motstand og nødvendig sug eller vekt, stabilitet, bæreevne og skjørte veggtykkelse. Konsept studien er en kostnadseffektiv måte å raskt etablere størrelse, vekt, budsjett kostnad og leverings-plan for fundamentet for ditt havvind prosjekt.
